Алмазные сегменты для дисков: устройство, технологии и крепление

Почему один алмазный диск режет 10 м, а другой – 100 м? Разбираем устройство сегментов.

Из чего состоит сегмент?

Алмазный сегмент состоит из двух основных компонентов:

• Металлическая матрица (связка) – сплав порошков металлов (Fe, Co, Cu, Ni, Ag и др.), который удерживает алмазные зерна и постепенно изнашивается, обнажая новые алмазы. Этот процесс обеспечивает самозатачивание диска.
• Синтетические алмазы – распределены по объёму сегмента, именно они режут материал. Характеристики алмазов (форма, сорт, зернистость) определяют эффективность реза, стойкость к износу и пригодность для конкретных материалов.

Технологии производства сегментов

Cold Pressed (холодное прессование)

Смесь алмазов и металлической связки прессуется без нагрева, затем сегмент спекается в печи для придания прочности.

Механизм работы: пористая и относительно мягкая связка быстро изнашивается, постоянно обнажая новые острые алмазы. Диск «вгрызается» в материал.

Преимущества:
→ Высокая скорость реза
→ Хорошее охлаждение при мокрой резке
→ Прощает локальный перегрев
→ Низкая цена

Недостатки:
→ Быстрый износ
→ Широкий пропил
→ Чувствительность к ударам
→ Более грубый рез

Применение: черновые работы по бетону, кирпичу, асфальту и пенобетону, когда важна скорость, а не точность.

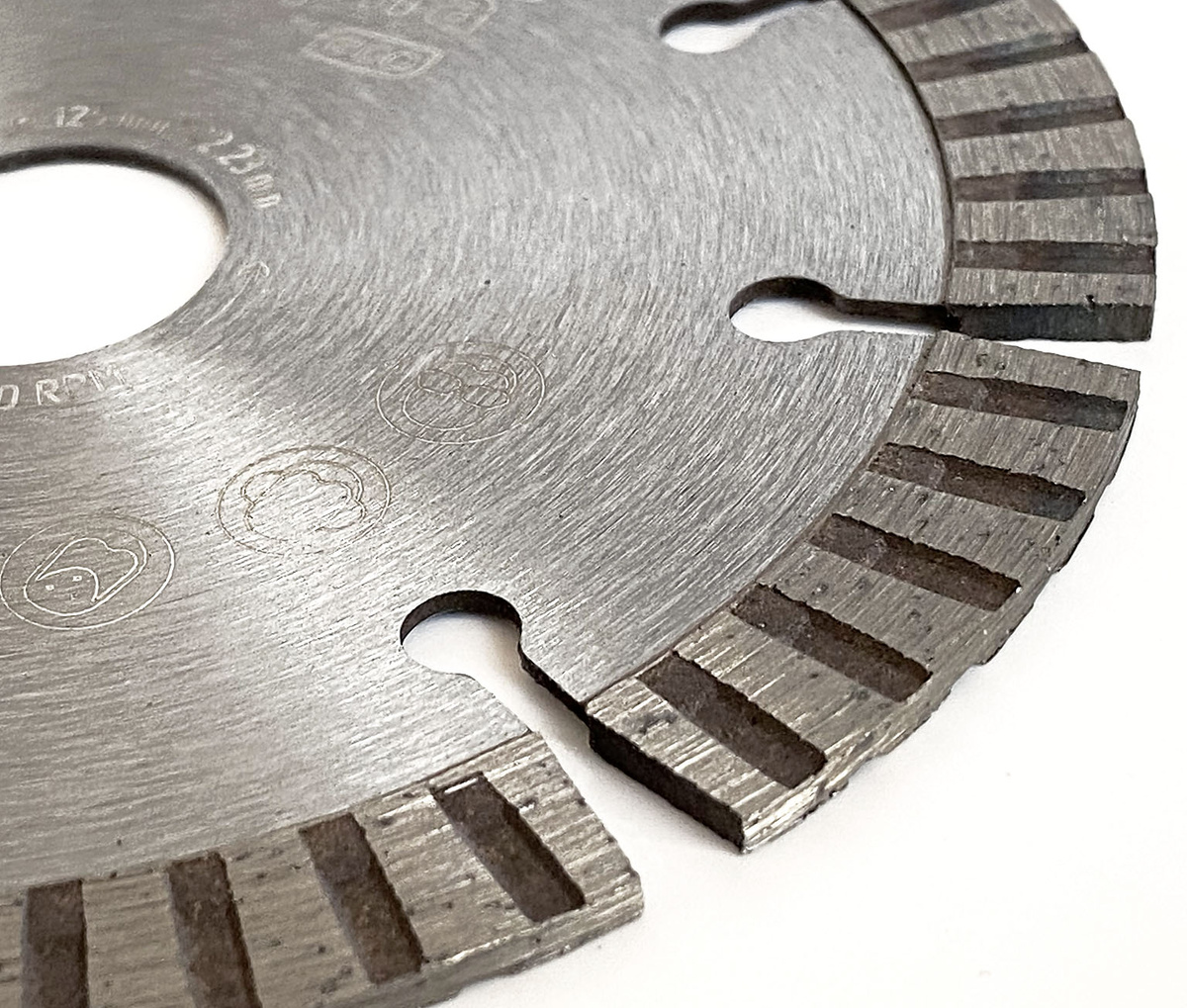

Универсальный диск Espira US-118 Eco, сегмент cold pressed (холодное прессование)

Hot Pressed (горячее прессование)

Смесь алмазов и металлической связки формуется под давлением и одновременно нагревается до температуры, близкой к плавлению связки. Получается плотная, монолитная структура.

Механизм работы: твердая связка медленно и равномерно изнашивается, позволяя каждому алмазу работать на полную.

Преимущества:
→ Долгий ресурс
→ Чистый ровный рез с минимальными сколами
→ Узкий пропил
→ Стабильная производительность

Недостатки:
→ Чувствителен к перегреву (хотя при правильной технике диски стабильно работают и при сухой резке)
→ Возможность глазирования при резке мягких абразивных материалов
→ Более высокая цена

Применение: чистовая резка гранита, керамогранита, плитки, высокомарочного бетона и асфальта при высоких нагрузках.

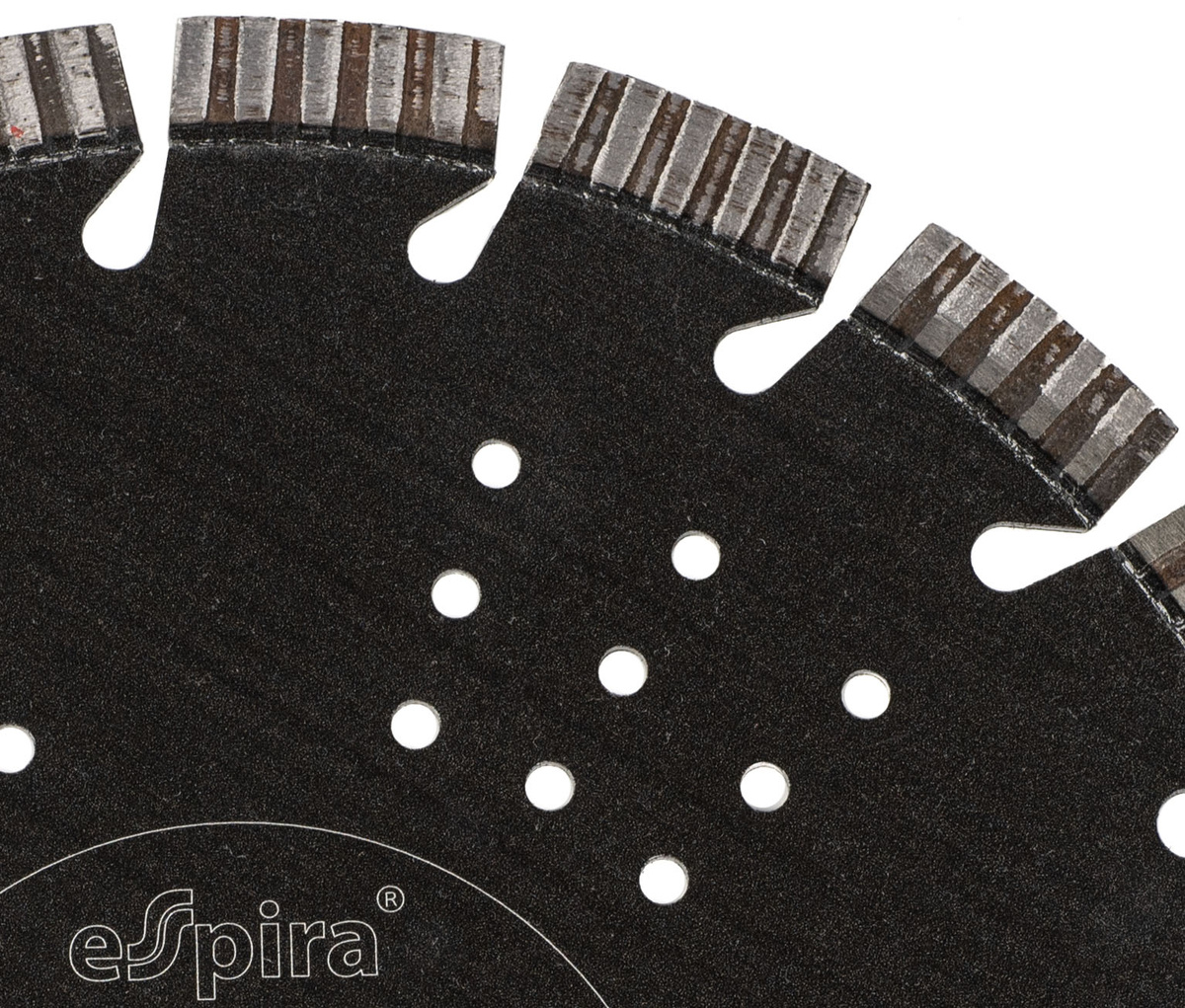

Диск Espira SCCL Optima по железобетону, сегмент hot pressed (горячее прессование)

Крепление алмазного сегмента к диску

Надёжность крепления сегмента к корпусу диска напрямую влияет на:
→ допустимую скорость резки
→ стабильность работы при высоких нагрузках
→ устойчивость к перегреву и возможность сухой резки

Основные методы крепления

Лазерная сварка (Laser Welded)
Алмазные сегменты привариваются к корпусу диска лазерной сваркой. Соединение обладает высокой механической прочностью, термостойкостью и устойчивостью к ударным нагрузкам.

Термостойкость: ⭐⭐⭐⭐⭐

Применяется:
→ при высоких оборотах и интенсивных нагрузках
→ при сухой резке
→ для мощного ручного инструмента и станков

Типичные материалы: железобетон, высокомарочный бетон, гранит, асфальт

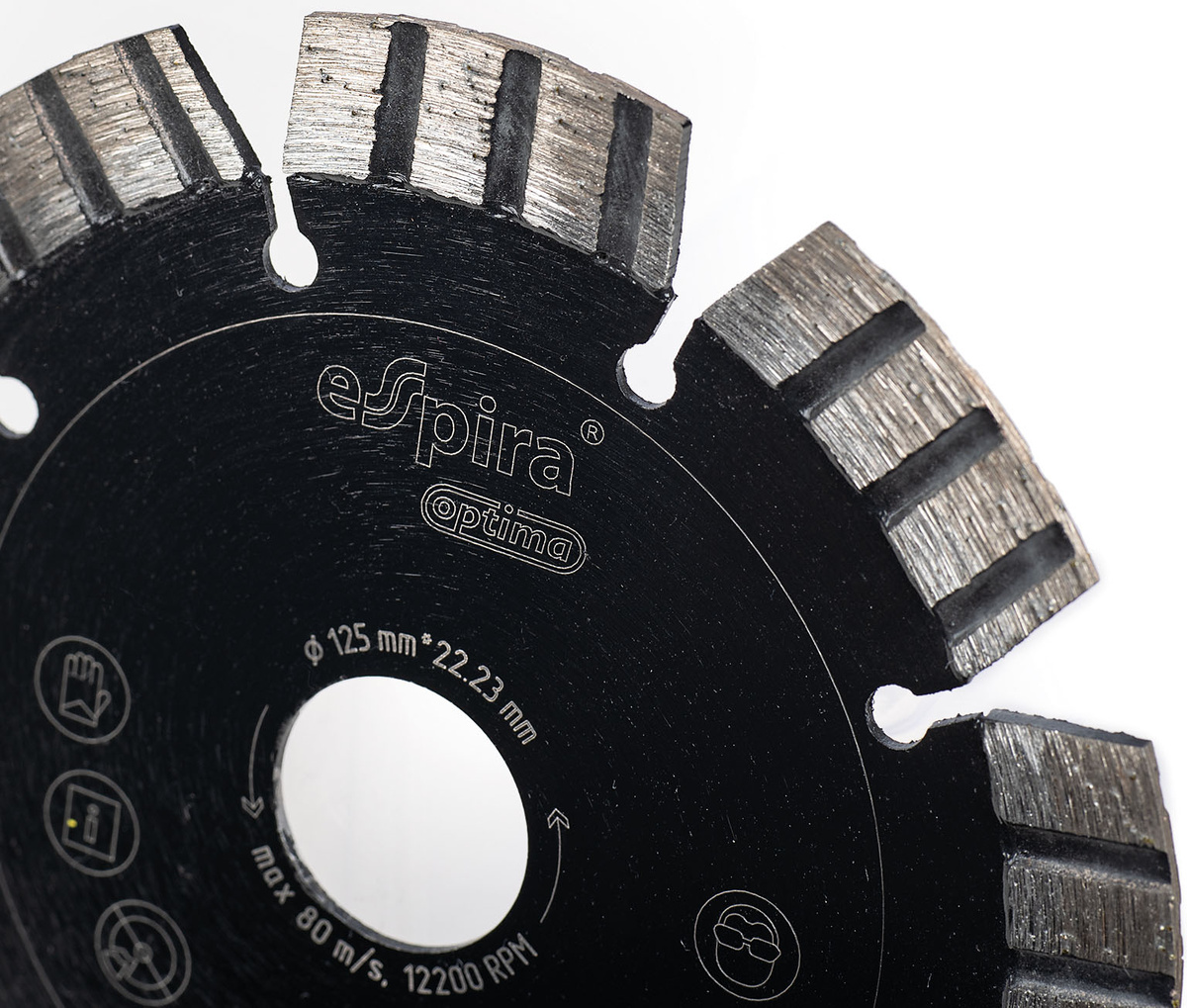

Диск Espira UL-218 Optima по железобетону, лазерная сварка

Монолитное спекание (Sintered)
Алмазный сегмент или алмазный слой формируется из порошковой смеси и спекается непосредственно на стальном корпусе диска в едином высокотемпературном цикле. Соединение образуется без применения припоя или сварки за счёт спекания металлической связки с корпусом и формирования прочной металлургической связи на границе материалов.

Термостойкость: ⭐⭐⭐⭐

Применяется:
→ в сегментных дисках Cold Pressed
→ в сплошных и сегментных дисках Hot Pressed
→ при резке с умеренными ударными нагрузками

Особенность технологии:
Обеспечивает равномерный износ сегмента, стабильную геометрию режущей кромки и более высокую термостойкость по сравнению с пайкой. Уступает лазерной сварке по стойкости к экстремальным ударным нагрузкам.

Типичные материалы: керамогранит, керамика, мрамор, облицовочные материалы, бетон, кирпич, блоки, бордюрный камень

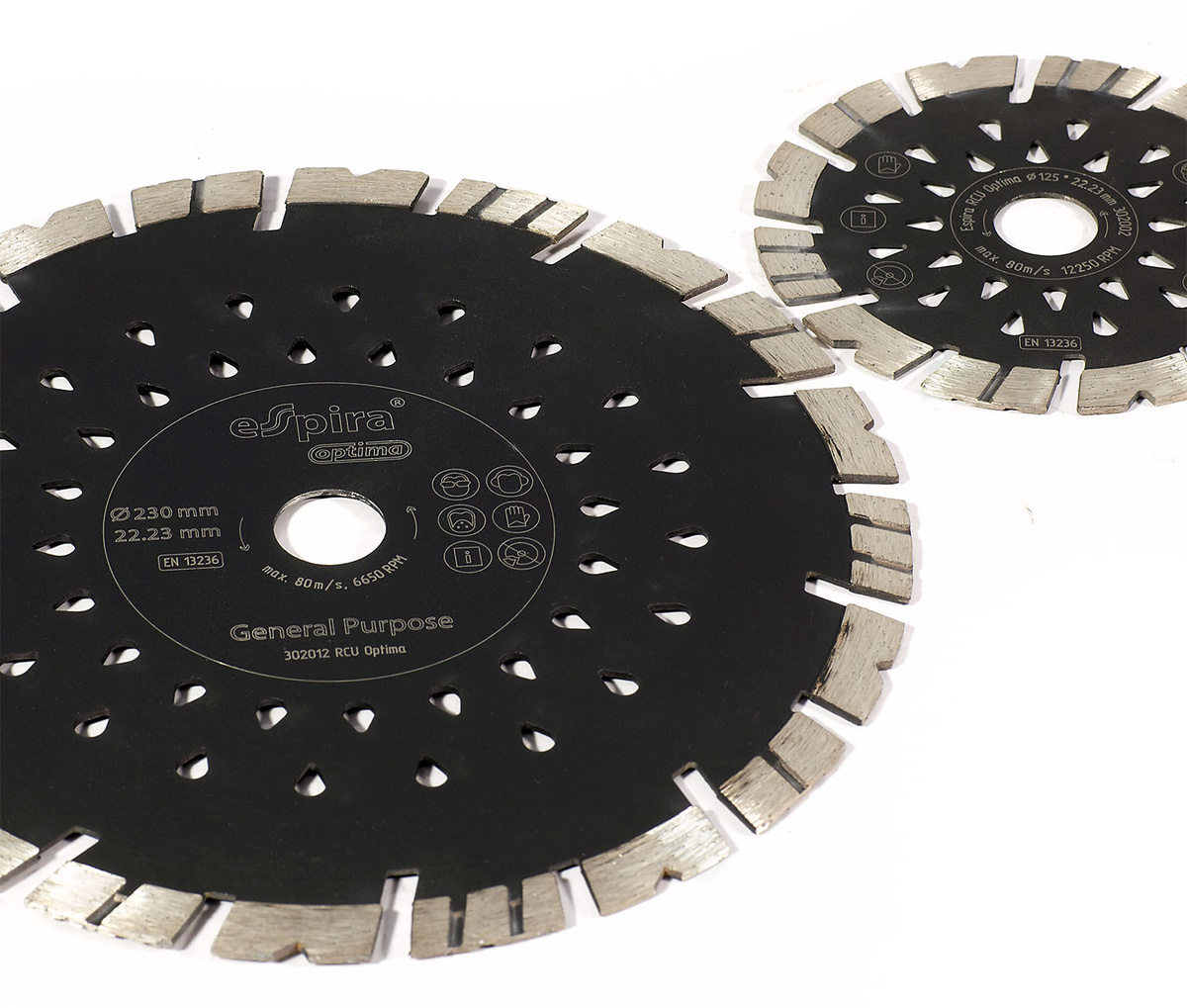

Универсальный Espira RCU Optima, монолитное спекание

Напайка припоем (Brazed)
Алмазные сегменты припаиваются к корпусу диска высокотемпературным припоем (сплавы на основе серебра и меди). Соединение достаточно надёжное, но чувствительное к перегреву.

Термостойкость: ⭐⭐

Применяется:
→ при умеренных нагрузках
→ преимущественно с водяным охлаждением

Типичные материалы: бетон, кирпич, блоки, камень

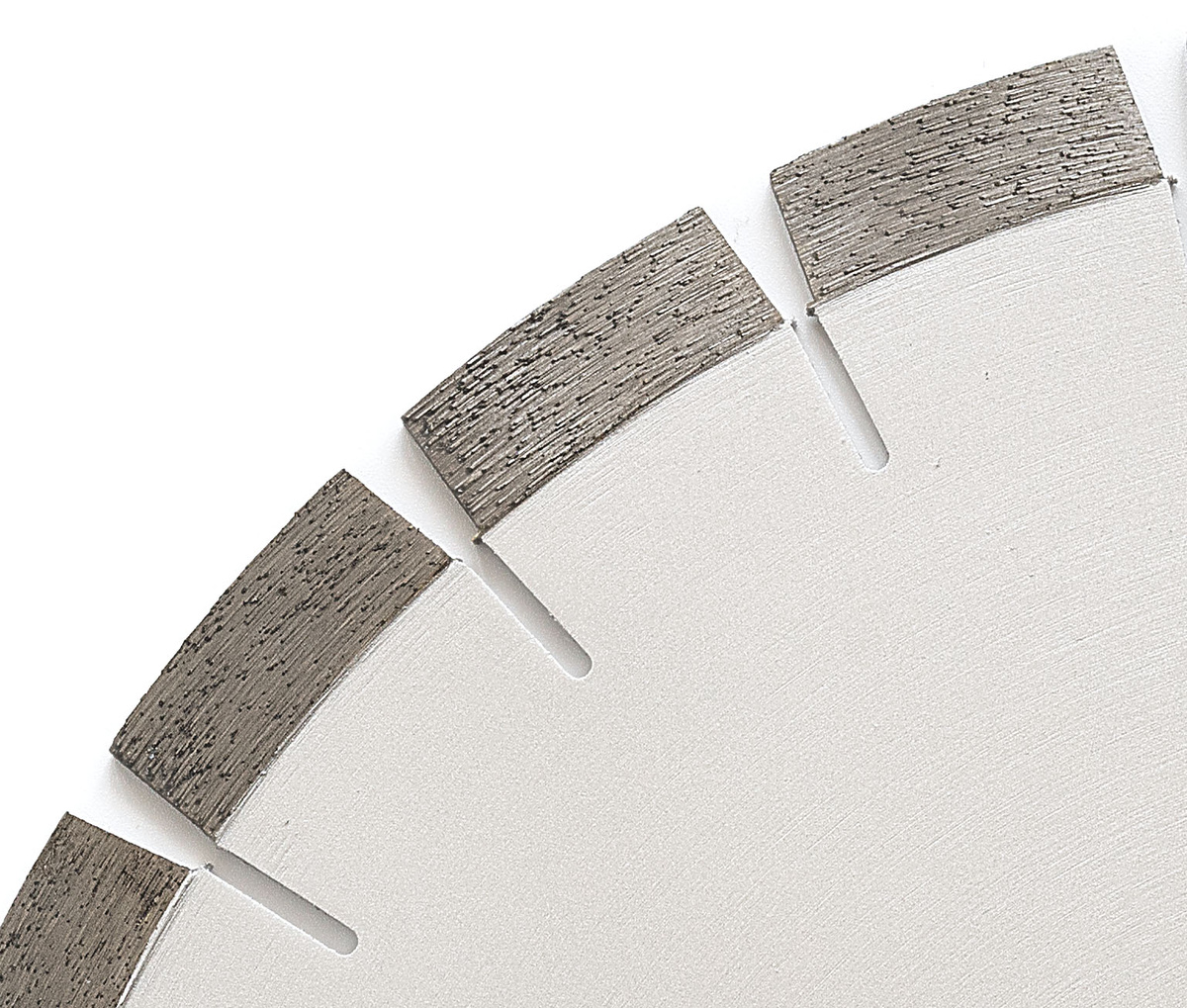

Диск Espira SCG Optima для резки гранита на станках, пайка сегмента серебром. Пришлось отказаться от массовых продаж этого диска – им можно работать только с водяным охлаждением, но пользователи частно резали всухую, серебро плавилось.

Итог

Cold Pressed и Hot Pressed – технологии изготовления алмазного сегмента.

Laser Welded, Sintered и Brazed – способы крепления сегмента к корпусу диска.

Эти параметры подбираются производителем в комплексе – под материал, режим резки и условия работы, чтобы диск работал стабильно и безопасно.
